家用节能多用采暖炉炉瓦
摘要
家用节能多用采暖炉炉瓦。目的是集中热源，提 高家庭做饭采暖的供热能力，从而减少炉体体积和降 低制作成本。结构是能够集中二至四组彼此排列成 型煤同时燃烧的炉瓦断面是呈花瓣梅花形。优点是 经家庭采暖做饭试用，能燃烧三组成型煤的炉瓦，18 米内采暖可带五组暖气片，每组10片，而且炉口火焰 高，做饭、炒菜既快又好，整块蜂窝煤能够自由夹进夹 出，使用方便、卫生干净、减少了炉体体积和降低了制 造成本。
权利要求(4)
1.一种家用节能多用采暖炉炉瓦，包括：炉瓦的外形呈圆柱筒形，其特征是：能够同时集中二至四组彼此排列成型煤燃烧的炉瓦1，断面呈花瓣梅花形。
2.根据权利要求1所述的家用节能多用采暖炉炉瓦，其特征是：二组彼此紧靠排列成型煤同时燃烧的炉瓦1断面是呈二叶花瓣梅花形。
3.根据权利要求1所述的家用节能多用采暖炉炉瓦，其特征是：三组彼此紧靠排列成型煤同时燃烧的炉瓦1断面是呈三叶花瓣梅花形。
4.根据权利要求1所述的家用节能多用采暖炉炉瓦，其特征是：四组彼此紧靠排列成型煤同时燃烧的炉瓦1断面是呈四叶花瓣梅花形。
说明
本实用新型属于家用节能多用采暖炉炉瓦。
在现有技术中，各家用暖炉的炉瓦往往是圆柱筒形，其中只能放一组三块成型蜂窝煤，有的采暖炉为了增加热量，放置两个圆柱筒形的炉瓦，其互相并列且有一定的间距，一个炉瓦上方有水套采暖，另一个没水套做饭。这种炉瓦的不足之处是热源单一，家庭采暖热量不足，带动1～2组暖气片。
本实用新型的目的是：将几组成型煤用梅花型炉瓦捆在一起同时燃烧，充分发挥成型煤的优势，集中热源，提高家庭采暖的做饭供热能力，从而减少炉体体积和降低制作成本，节煤，使用方便。
本实用新型的技术解决方案是：炉瓦的外形呈圆柱筒形，其特殊之处是，能够同时集中二至四组彼此排列成型煤燃烧的炉瓦，其断面呈花瓣梅花形。
二组彼此紧靠排列成型煤能同时燃烧的炉瓦1断面是呈二叶花瓣梅花形；三组彼此紧靠排列成型煤能同时燃烧的炉瓦1断面是呈三叶花瓣梅花形；四组彼此紧靠排列成型煤能同时燃烧的炉瓦1断面是呈四叶花瓣梅花形。
本实用新型的附图说明如下：图1是炉瓦外形图。
图2是图1中A－A剖视图，炉瓦断面呈三叶花瓣梅花形。
图3是断面呈二叶花瓣梅花形的炉瓦。
图4是断面呈四叶花瓣梅花形的炉瓦。
本实用新型的实施例说明如下：不论何种家用采暖蜂窝煤炉，均可在炉体内固定的炉箅子上装配炉瓦1，该炉瓦即可用本实用新型的三种炉瓦中任一种。热水循环装置一般是在炉体外周焊接环形下水套，下水套外部带有回水管，有的炉体炉口处有上水套，上水套外部带有供水管，供水管和回水管与暖气片形成热水循环回路。炉体中有封火的炉盖和炉门，有排烟的炉烟脖及封气插板，有的炉体外部与炉外壳之间还充填有保温层。在使用中，由于这种热源集中的炉瓦能将二组或三组或四组成型蜂窝煤捆在一起，同时燃烧，所以使具有这种炉瓦的炉子提高了加热速率和加热面积，不仅做饭炒菜快，而且家庭采暖效率高。在能燃二组成型煤的炉瓦中，既可同时燃烧二组，也可只燃烧一组，同理，在能燃三组成型煤的炉瓦中，既可同时燃烧三组或二组，也可燃烧一组；能燃四组成型煤的炉瓦也以此类推。
本实用新型的优点是：经家庭采暖做饭试用，断面呈三叶花瓣梅花形的炉瓦，最适合最低气温达零下10度地区使用，在采暖管路总长18米范围内采暖，可带三组至五组暖气片，每组10片，暖气片达到烫手程度，每天仅用12块蜂窝煤足够。这地区往南可用2组成型煤的炉子，一天用8块煤。这地区往北可用4组成型煤的炉子，一天用16块煤。而且炉口火焰高，做饭炒菜既快又好；其次整块蜂窝煤能够自由夹进夹出，使用方便卫生干净；由于热源集中，故整个炉体体积减少，也降低了制造成本。
家用电磁采暖炉
CN 2223448 Y
摘要
家用电磁采暖炉涉及一种以水为热媒体的家用采暖装置，由电磁炉和水箱构成。电磁炉包括电磁感应线圈和向电磁感应线圈提供交变电流的炉芯；水箱由铁板制成并安装在电磁感应线圈的上方，箱底与电磁感应线圈之间装有绝缘板，箱顶开有出水口和加水口；交变电流在电磁感应线圈中产生的交变电磁场可在水箱壁中产生涡流热并使水加热。本实用新型特别适于与换热器相配合构成家庭采暖系统。
权利要求(1)
1.一种以水为热媒体的家用电磁采暖炉，其特征在于由电磁炉和水箱构成；所述电磁炉包括电磁感应线圈和向电磁感应线圈提供交变电流的炉芯，圆盘状电磁感应线圈和炉芯分别位于电磁炉的顶部和下部，电磁感应线圈下方装有导磁板；所述水箱由铁板制成，安装在电磁感应线圈的上方，其箱底与电磁感应线圈之间装有绝缘板，箱顶及侧壁带有保温层，箱顶还开有出水口和回水口。
说明
家用电磁采暖炉
本实用新型涉及一种以水为热媒体的家用采暖装置。
在我国北方冬季，采暖设备几乎是每个家庭中必备的生活设施。目前，除部分家庭使用公共的采暖系统和极少数家庭采用空调系统外，大多数家庭仍然采用各种燃煤或燃气锅炉采暖系统，俗称“土暖气”。燃煤或燃气锅炉采暖系统多以水为热媒体并主要包括燃煤或燃气锅炉和分布在室内各处的换热器，热媒水由锅炉加热后，经进水管进入换热器换热，并经回水管回入锅炉，形成自然循环。燃煤或燃气热水锅炉虽然经济实用，但有一个突出的缺陷，即不够清洁，燃煤或燃气所产生的烟尘对室内外环境的污染相当严重。燃煤或燃气锅炉的体积和占地面积都比较大，为了安全起见，最好单独安装于通风良好的场所，对于居住面积窄小的家庭来说，这是难于做到的。对于燃煤锅炉来说，还需要储备相当数量的煤。所有这些因素，都使燃煤或燃气锅炉采暖系统的使用受到限制。电磁炉可产生交变电磁场并产生涡流热，是一种清洁的热源，如果能将电磁炉用于家庭采暖系统，显然可从根本上杜绝燃煤或燃气所带来的烟尘污染。而且，电磁炉的体积和占地面积都比较小，可以缓解一般家庭居住拥挤的困难。
本实用新型的目的即在于设计一种以水为热媒体的家用电磁采暖炉，以便与换热器配合构成家庭采暖系统。
为了实现上述目的，本实用新型在电磁炉电磁感应线圈的上方安装一铁制的水箱，电磁感应线圈产生的交变磁场可在水箱壁中产生涡流热并使水箱中的热媒水加热。加热后的热媒水可由水箱出水口进入换热器换热，并由回水口回入水箱，形成自然循环。以下结合具体实施例对本实用新型家用电磁采暖炉的技术特征作进一步的详细说明。
附图1为本实用新型家用电磁采暖炉的结构示意图。
参考附图1，本实用新型家用电磁采暖炉主要由电磁炉和水箱构成。电磁炉包括电磁感应线圈1和向电磁感应线圈1提供交变电流的炉芯。电磁感应线圈1为圆盘状，安装在电磁炉的顶部，其下方装有导磁板。炉芯则安装在电磁炉的下部，其控制按钮和指示灯则安装在炉体2的前侧。水箱3由铁板制成，安装在电磁感应线圈1的上方，其箱底4与电磁感应线圈1之间装有绝缘板5，箱顶及侧壁带有保温层，箱顶还开有出水口6和回水口7。当电磁炉工作时，电磁感应线圈所产生的交变电磁场可在水箱底及水箱壁中产生涡流热并使水箱中的水加热。加热后的热媒水可从出水口进入换热器，换热后的热媒水从回水口回入水箱。
本实用新型结构简单、体积小，使用安全、方便、清洁，无烟尘污染，故特别适于与换热器相配合构成家庭采暖系统。
|
||||

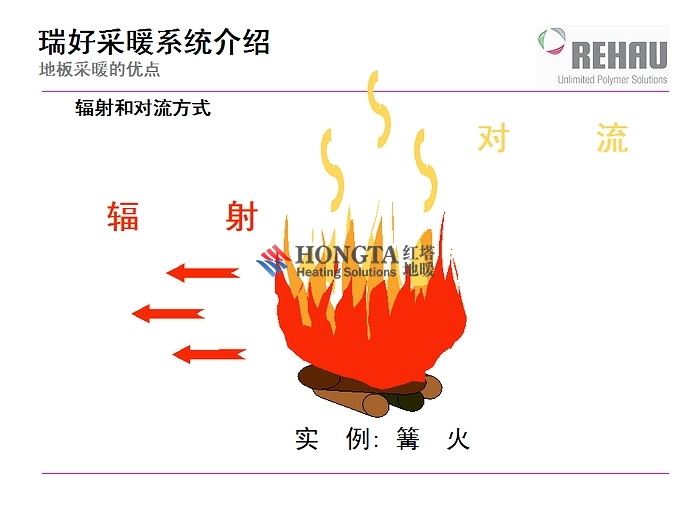

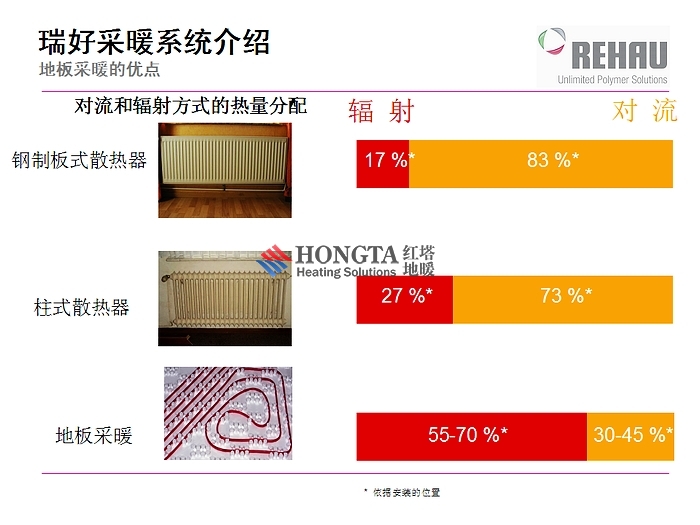

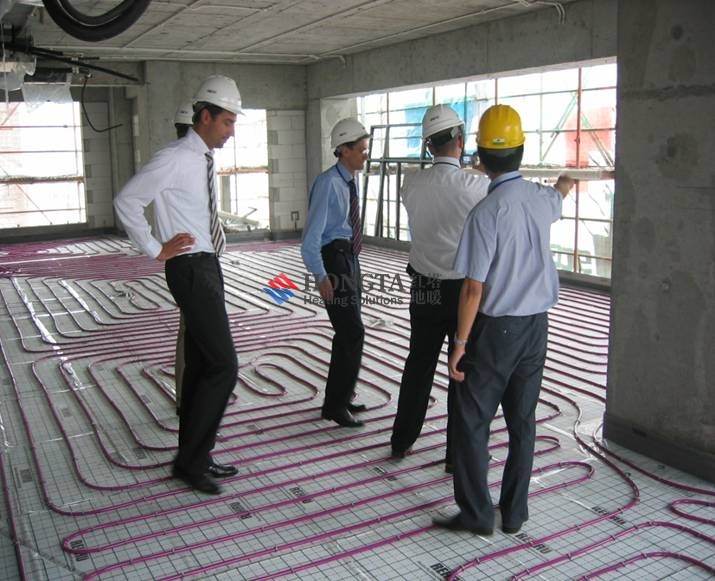

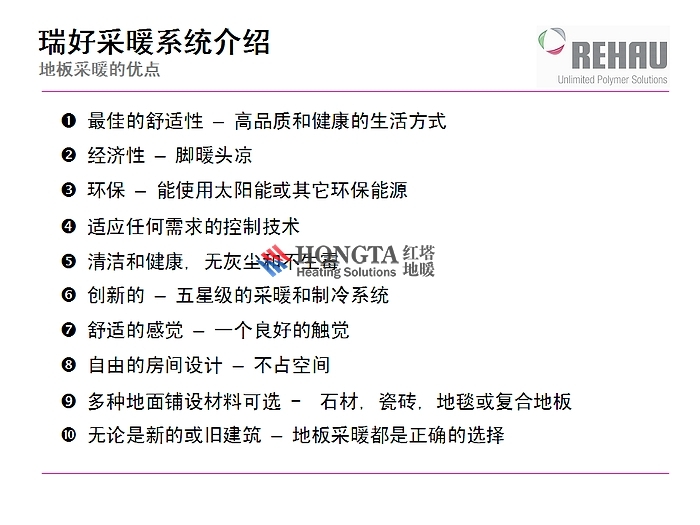

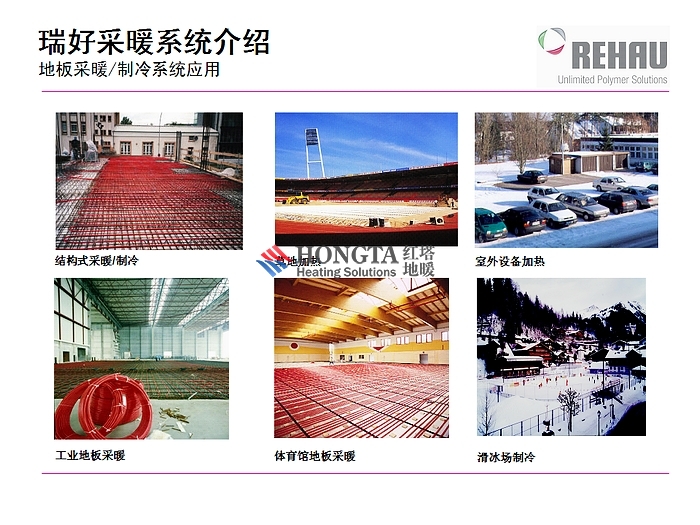

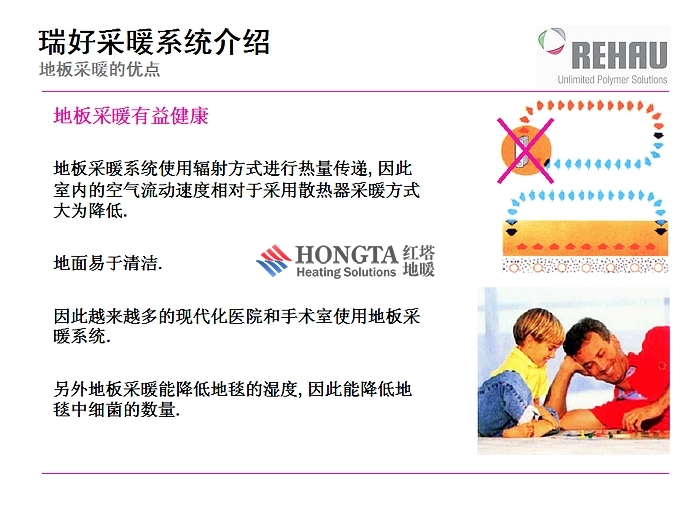

一：红塔地暖系统配置清单：
1：地暖盘管管材；2：红塔地暖分、集水器；3：红塔地暖专用复合膜；4：红塔地暖保温板；5：执行器；6：红塔智能温控器；7：两通阀。

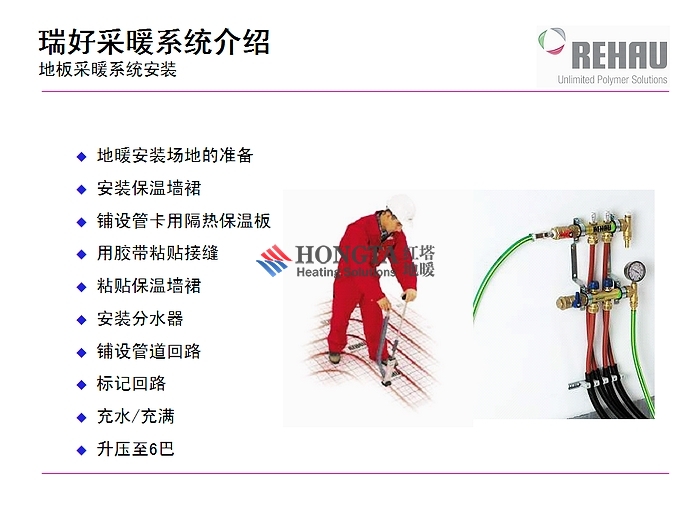

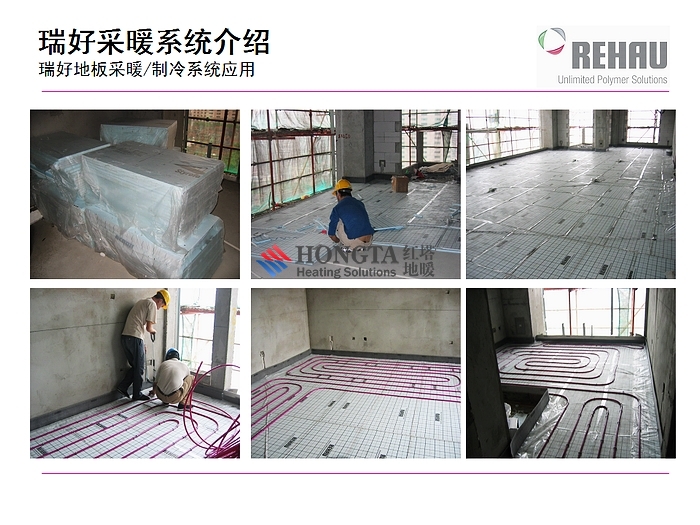

二：地板采暖系统基础配置：

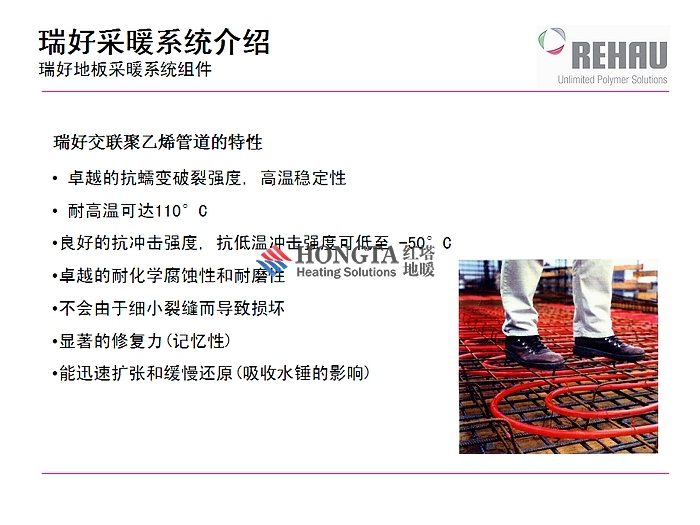

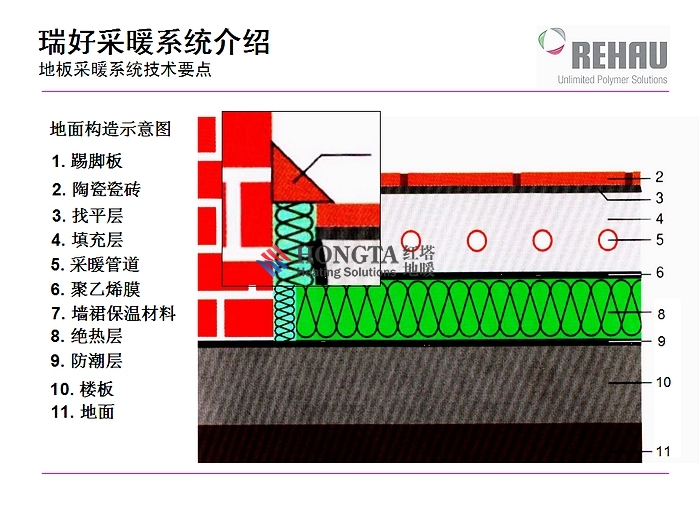

1：阻氧地暖管；2：复合保温层；3：分集水器；4：罗口接头；5：主管球阀；6：卡钉；7：封边带；8：膨胀伸缩缝；9：铝箔胶带；10：伸缩节。
三：地暖自动控制系统：
1：暗装分水器箱体；2：温控布线；3：热电执行器；4：室内温控器。

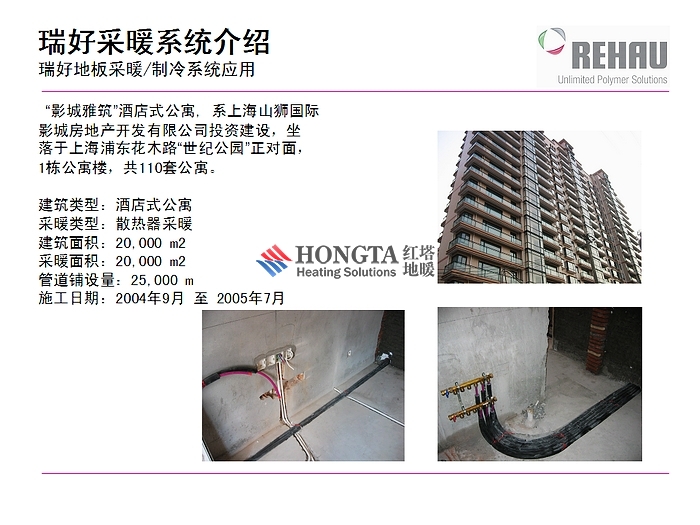

四：设备间到各分集水器连接主管道：
1：阀门；2：主管道。
五、锅炉及设备间：
1：燃气壁挂炉；2：采暖循环泵；3：热水水箱（建议安装）；4：生活热水循环泵；5：混水缸；6：安装及辅助设备材料。
